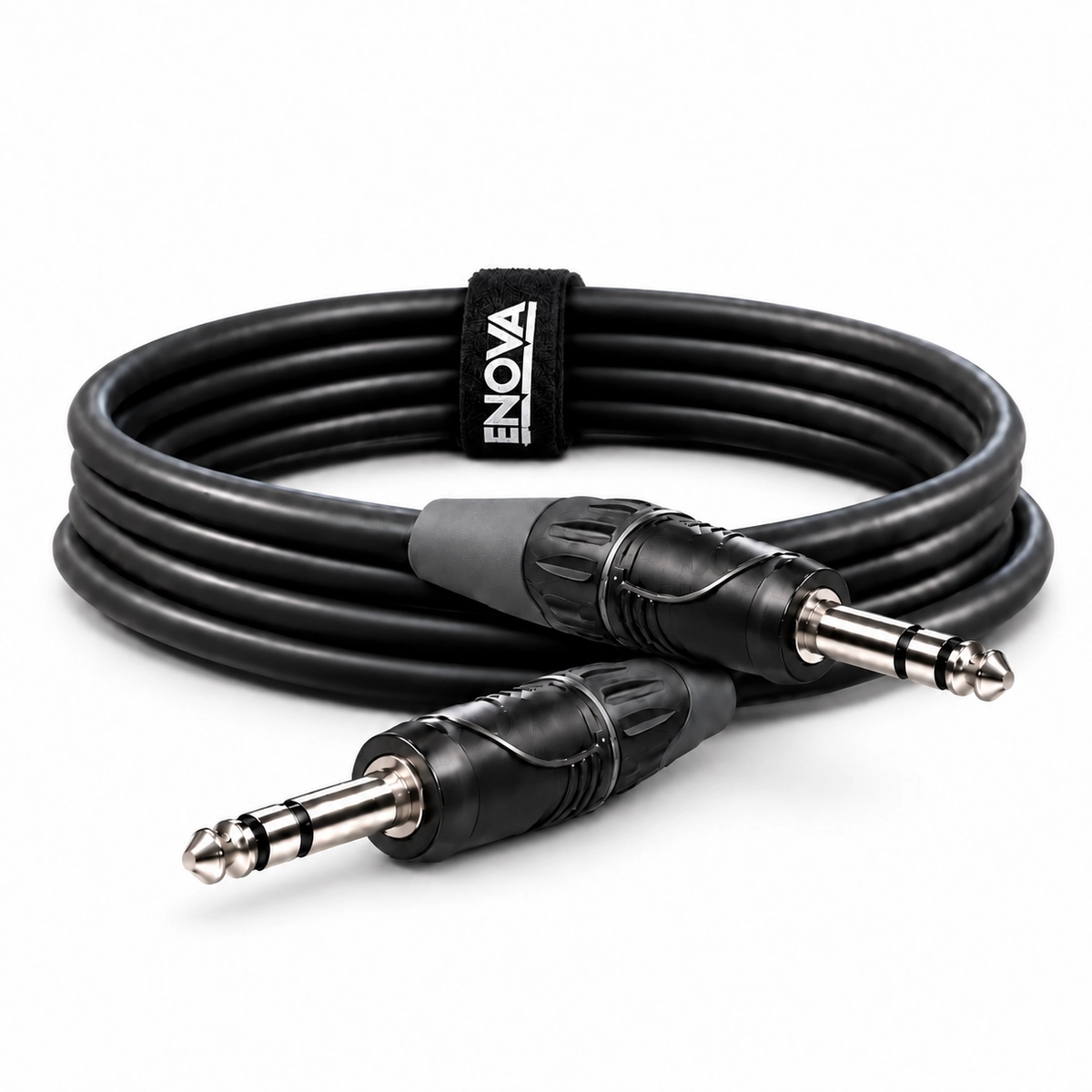

TRS (M) - TRS (M) Kablo 7 Metre
- Premium Balanslı Ses Kablosu
- ENOVA konnektör + Maxon MXA22 Summit kablo
- 6.35 mm TRS erkek – TRS erkek bağlantı
- Ses kartından aktif stüdyo monitörüne bağlantı
- Mikser ve ses ekipmanları arasında dengeli line iletimi
HIZLI TESLİMAT
DİSTRİBÜTÖR GARANTİLİ
KOLAY İADE
TRS ↔
TRS.
Ses kartından monitöre. Mikserden ekipmana. Dengeli sinyal yoluna.
Her iki ucunda 6,35 mm TRS erkek konnektör bulunan bu seri, ENOVA konnektörleri ve Maxon MXA22 Summit kabloyla hazırlanır. Uyumlu cihazlar arasında dengeli mono hat bağlantıları için kullanılabilir.
İhtiyacın olan bağlantıyı seç. Sinyal yolunu gör.
01 Ses kartı → Monitör
Ses kartının dengeli TRS line çıkışından aktif stüdyo monitörünün dengeli TRS line girişine tek kanal sinyal aktarımı. Stereo monitör çifti için iki ayrı kablo gerekir.
02 Mikser → Aktif hoparlör
TRS line çıkışı ile uyumlu TRS line girişi arasında bağlantı sağlar. Hoparlörün giriş türünü ve mikserin çıkış seviyesini kontrol edin.
03 Harici işlemci → Ses kartı
Kompresör, ekolayzır gibi cihazlardan ses kartına line seviyesinde sinyal taşımak için kullanılabilir.
04 Patchbay → Ekipman
Uyumlu TRS bağlantılı stüdyo ekipmanları arasında sinyal yönlendirmesi için uygundur. Patchbay kablolamasının dengeli mono mu stereo mu olduğuna dikkat edin.
İki TRS uç. Uyumlu cihazlarda dengeli hat bağlantısı.

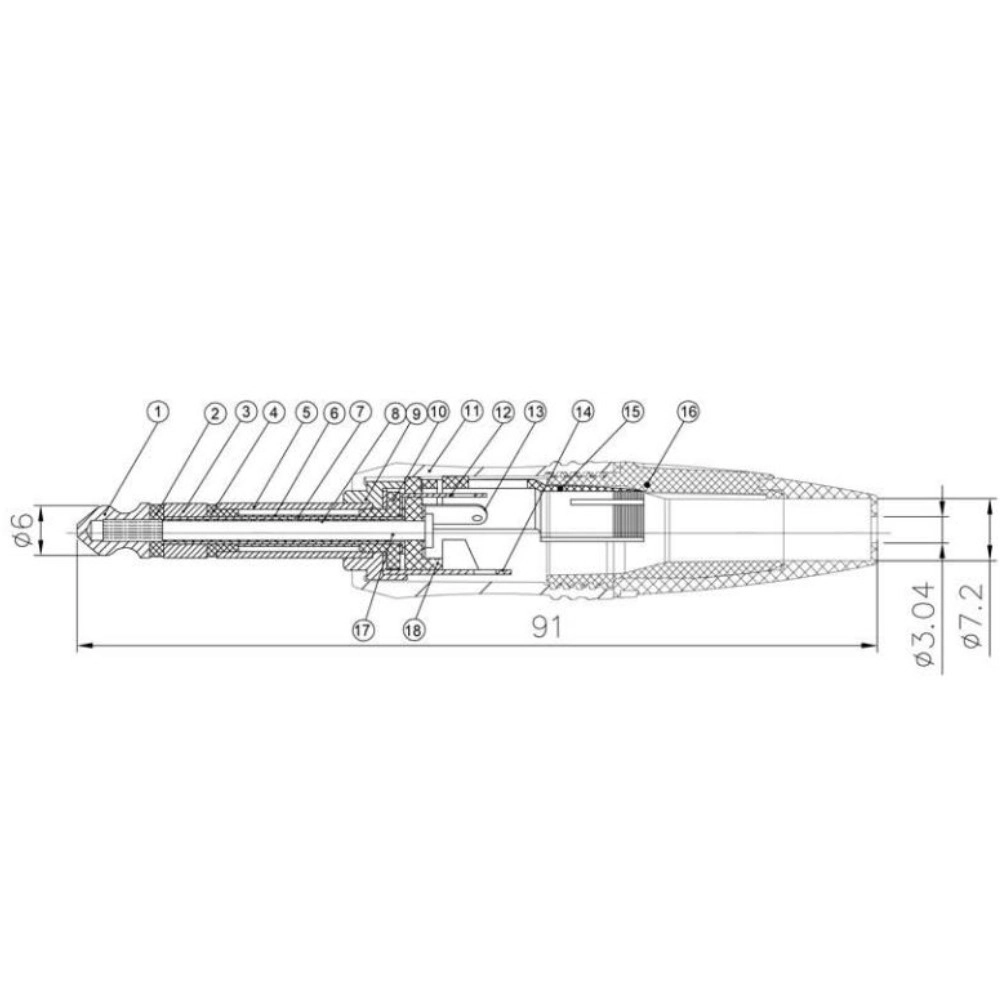

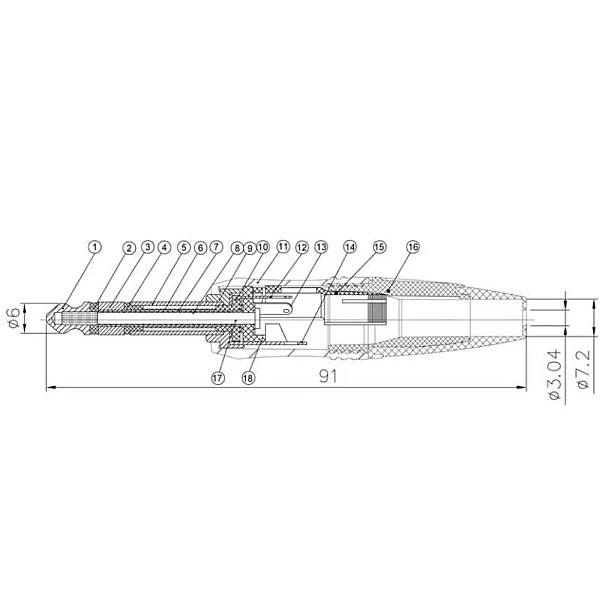

Tip, ring, sleeve: üç kontak.
TRS konnektörde tip (uç), ring (halka) ve sleeve (gövde) olmak üzere üç kontak bulunur. Dengeli mono bağlantıda iki sinyal hattı ve ekran/toprak bağlantısı için kullanılır; ancak TRS soketlerin hepsi dengeli değildir.
Ses kartı, monitör ve mikser arasında.
Dengeli TRS line çıkışından uyumlu dengeli TRS line girişine bağlantı sağlar. Aktif stüdyo monitörleri, mikserler, ses kartları ve harici sinyal işlemcileri arasında kullanılabilir. Cihazların line seviyelerini ve giriş/çıkış tipini eşleştirin.
ENOVA konnektör, Maxon MXA22 Summit.

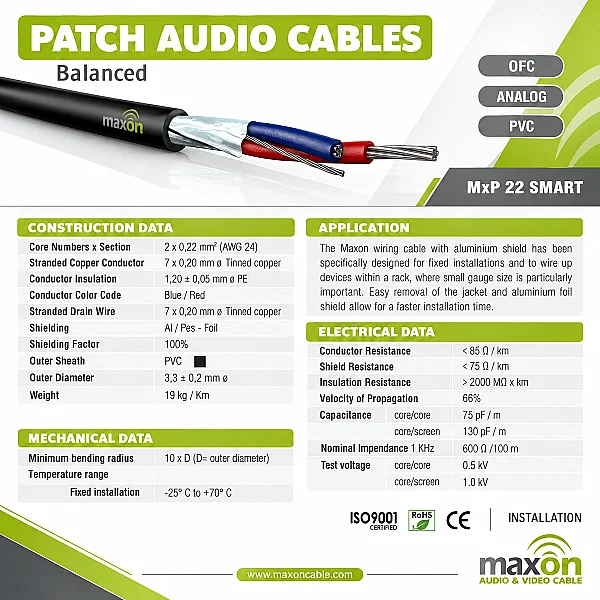

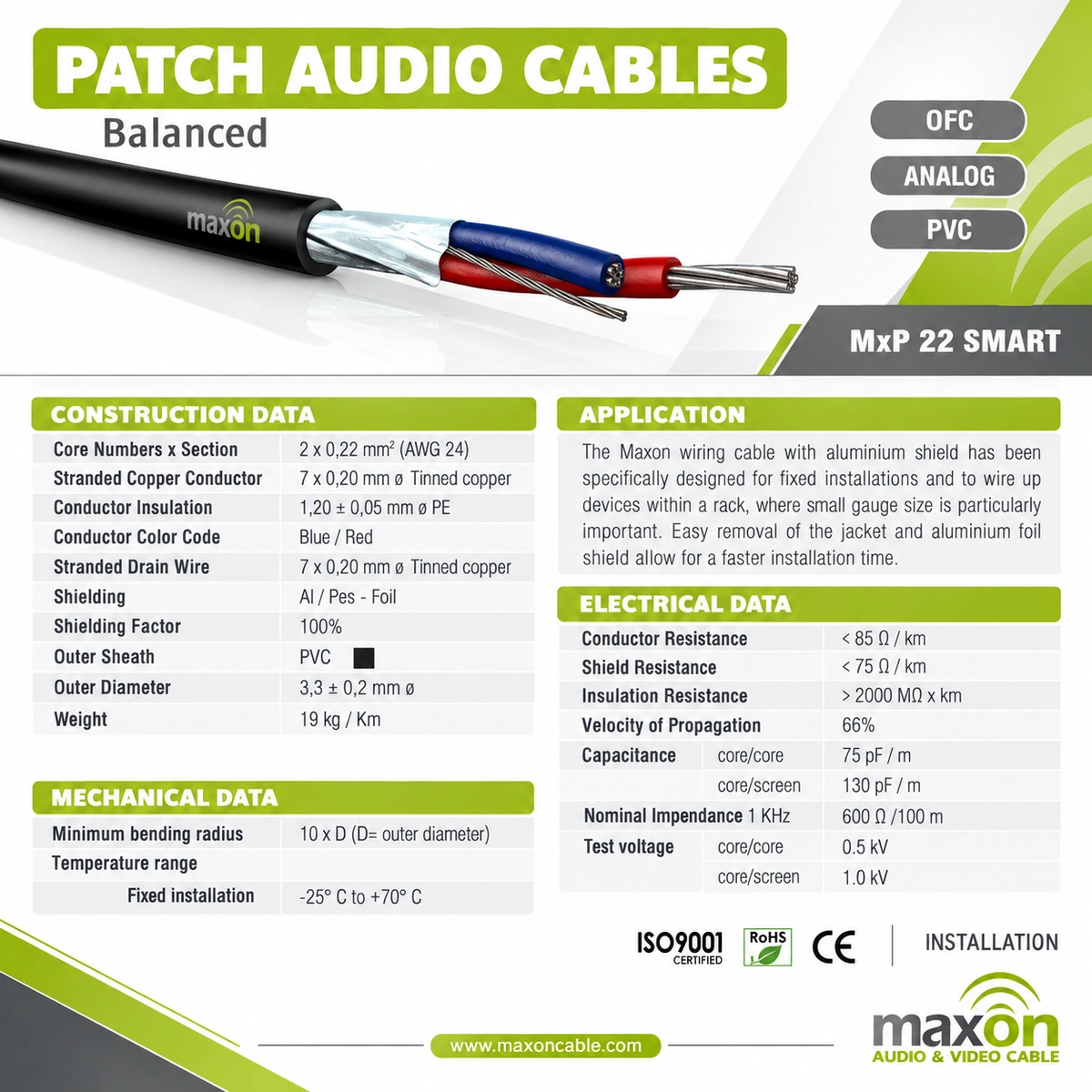

Bu seri ENOVA TRS konnektörler ve Maxon MXA22 Summit kablo kullanılarak hazırlanır. Bir kablonun uzunluğu ve ilettiği sinyal türü, bağlı cihazların özelliklerine göre değerlendirilmelidir.
Kurulumuna göre uzunluğunu seç.
1 Metre +
Masaüstü ekipmanları ve birbirine yakın cihazlar için kısa bağlantı.
2 Metre +
Yakın ekipmanları az miktarda hareket payıyla bağlamak için.
3 Metre +
Stüdyo masası çevresinde ve yakın sahne yerleşimlerinde.
5 Metre +
Monitör, mikser veya enstrüman sistemlerinde orta mesafeli bağlantı.
7 Metre +
Biraz daha uzak ekipmanlar ve sahne yerleşimleri için.
10 Metre +
Daha uzun oda veya sahne güzergâhları için.
15 Metre +
Büyük sahne ve stüdyo kurulumlarında, güzergâh planlaması gerektiren bağlantılar.
30 Metre +
Uzun kablo hattı için. Özellikle TS bağlantıda parazit ve sinyal kaybı riski açısından dikkatli değerlendirilmelidir.
Not: Dengeli TRS hat bağlantısı, iki cihaz da dengeli giriş/çıkış kullandığında ortak paraziti azaltmaya yardımcı olabilir. Kablonun TRS olması tek başına cihazları dengeli hâle getirmez. Uzun güzergâhlarda kablo yönlendirmesi ve cihazların uyumluluğunu kontrol edin.
Satın almadan önce bilmen gerekenler.
Teknik özellikler
| Ürün / bağlantı | TRS (M) – TRS (M) kablo |
|---|---|
| Jak çapı | 6,35 mm (1/4 inç) |
| Uçlar | Erkek – Erkek |
| Kontak yapısı | TRS (tip / ring / sleeve), 3 kontak |
| Yaygın kullanım | Dengeli mono hat; bağlantıya göre farklı sinyal türleri |
| Konnektör | ENOVA |
| Kablo modeli | Maxon MXA22 Summit |
| Mevcut uzunluklar | 1, 2, 3, 5, 7, 10, 15, 30 metre |
TRS kablo her zaman dengeli sinyal mi taşır?
Ses kartından iki stüdyo monitörüne tek kablo yeterli mi?
TRS kabloyu gitar amfisine takabilir miyim?
15 veya 30 metre TRS kablo kullanılabilir mi?
TRS konnektörün üç kontaklı olması, her kullanımda dengeli ses anlamına gelmez. Dengeli hat, stereo ve insert bağlantıları farklı kablolama gerektirebilir. Cihazların teknik dökümanlarına bakın.
