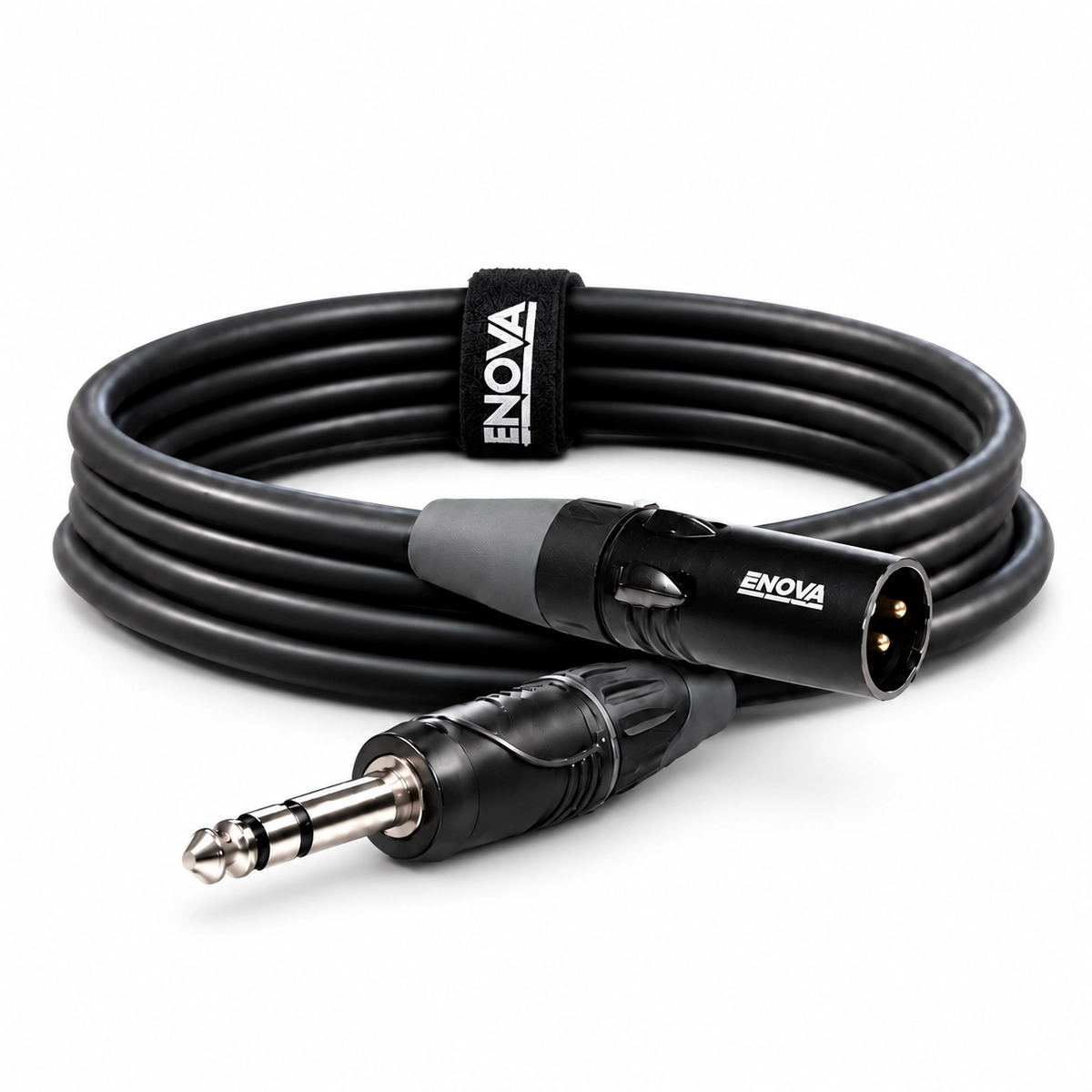

XLR (M) - TRS (M) Kablo 7 Metre
- Premium Balanslı Ses Kablosu
- ENOVA konnektör + Maxon MXA22 Summit kablo
- XLR erkek – 6.35 mm TRS erkek bağlantı
- Ses kartından XLR girişli aktif stüdyo monitörüne bağlantı
- Mikserin dengeli TRS çıkışından aktif hoparlöre bağlantı
HIZLI TESLİMAT
DİSTRİBÜTÖR GARANTİLİ
KOLAY İADE
XLR ↔
TRS.
XLR çıkıştan TRS girişe. Ya da TRS çıkıştan XLR girişe.
Bir ucunda XLR erkek (M), diğer ucunda 6,35 mm TRS erkek (M) konnektör bulunan bu bağlantı kablosu, ENOVA konnektörler ve Maxon MXA22 Summit kablo ile hazırlanır. Uyumlu cihazlar arasında özellikle dengeli mono line sinyali taşımak için kullanılır.
Hangi cihazları birbirine bağlayabilirsiniz?
01 Ses kartı → Aktif monitör
TRS çıkışlı bir ses kartını XLR girişli aktif stüdyo monitörüne bağlamak için. Tek kablo genellikle tek bir mono kanalı taşır; stereo çift için iki kablo gerekir.
02 Mikser → Aktif hoparlör
XLR line çıkışı ile 6,35 mm TRS dengeli line girişi arasında bağlantı kurar. Hoparlör ve mikserin sinyal seviyelerini doğrulayın.
03 Ses kartı → Ses işlemcisi
Dengeli TRS line çıkışından XLR girişli kompresör, efekt ünitesi veya benzeri hat seviyeli işlemciye sinyal aktarabilir.
04 Ses işlemcisi → Mikser
Uygun XLR line çıkışını miksere ait TRS line girişine bağlamak için kullanılabilir. Mikrofon girişi ile line girişi arasındaki farkı kontrol edin.
İki farklı konnektör. Tek bir dengeli sinyal yolu.
XLR erkek ve 6,35 mm TRS erkek.
XLR (M) uç, uyumlu XLR dişi girişe; TRS (M) uç ise uyumlu 6,35 mm TRS dişi yuvaya bağlanır. Cihazların giriş/çıkış yönüne dikkat edin.
Stüdyodaki farklı bağlantıları buluşturur.
Dengeli TRS çıkışlı ses kartları ile XLR girişli stüdyo monitörleri veya XLR line çıkışlı mikserlerle TRS line girişli sistemler arasında kullanılabilir. Bağlantı standartları cihazlara göre kontrol edilmelidir.
ENOVA konnektör. Maxon MXA22 Summit.
Seride ENOVA bağlantı elemanları ve Maxon MXA22 Summit kablo kullanılır. Kabloyu keskin kıvrımlardan, zorlamadan ve yüksek güç hatlarıyla paralel uzun güzergâhlardan mümkün olduğunca uzak tutun.
Kablonun güzergâhına uygun metrajı seçin.
1 Metre +
Yan yana duran ses kartı ve işlemci gibi cihazların kısa bağlantısı.
2 Metre +
Masa üstü ve rack yakınındaki dengeli line bağlantıları.
3 Metre +
Ses kartı ile yakındaki aktif monitör arasındaki bağlantı.
5 Metre +
Stüdyo içinde masa ve hoparlör arasında daha esnek güzergâh.
7 Metre +
Geniş çalışma alanlarında cihazlar arası hat bağlantısı.
10 Metre +
Sahne ve stüdyoda daha uzak line bağlantıları.
15 Metre +
Uzun hatlarda dengeli giriş/çıkış ve kablo rotasını kontrol ederek kullanım.
30 Metre +
Uygun dengeli line bağlantıları için uzun güzergâh; mekanik korumayı ve parazit kaynaklarını değerlendirin.
Not: XLR–TRS kablo, kendi başına sinyal seviyesini değiştirmez veya dengesiz çıkışı dengeli hale getirmez. Dengeli mono kullanım için iki cihazın bağlantı/pin düzeninin uyumlu olması gerekir.
XLR – TRS bağlantısı hakkında sık sorulanlar.
Teknik özellikler
| Ürün / bağlantı | XLR (M) – TRS (M) kablo |
|---|---|
| Birinci uç | 3 pin XLR erkek (M) |

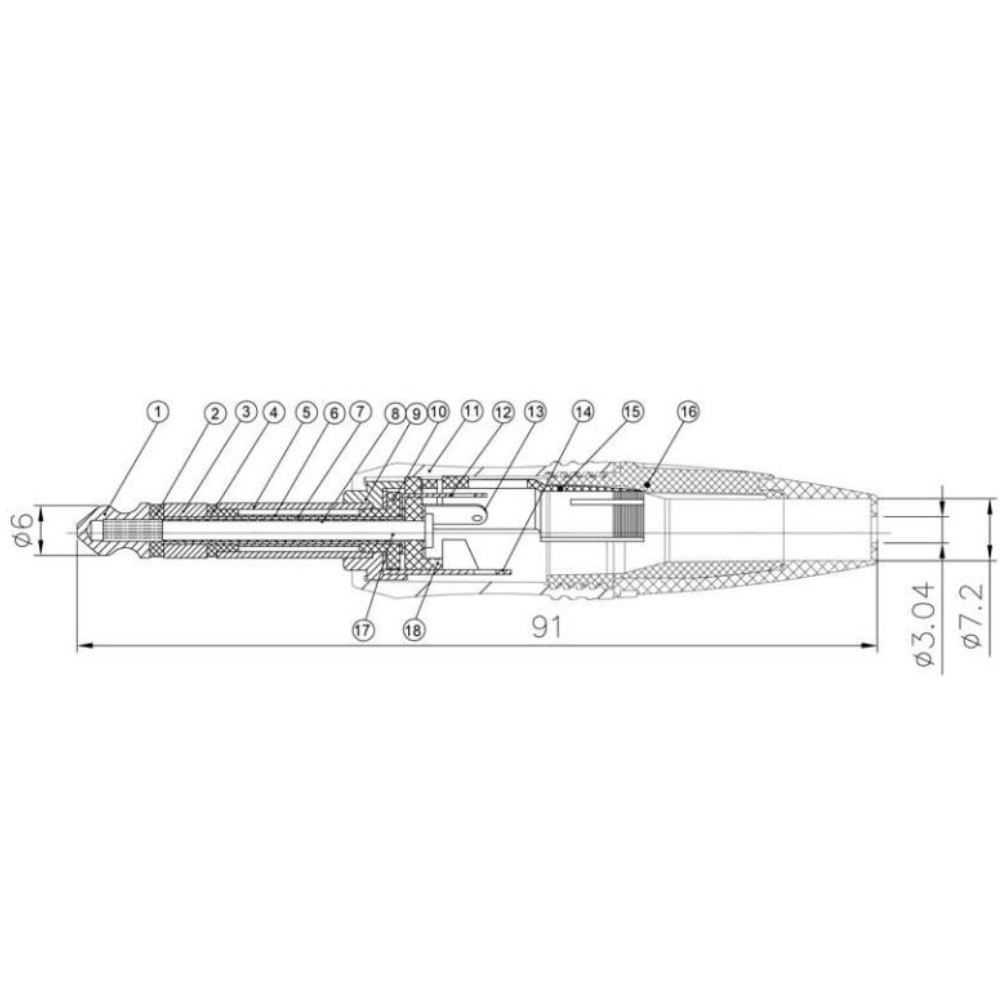

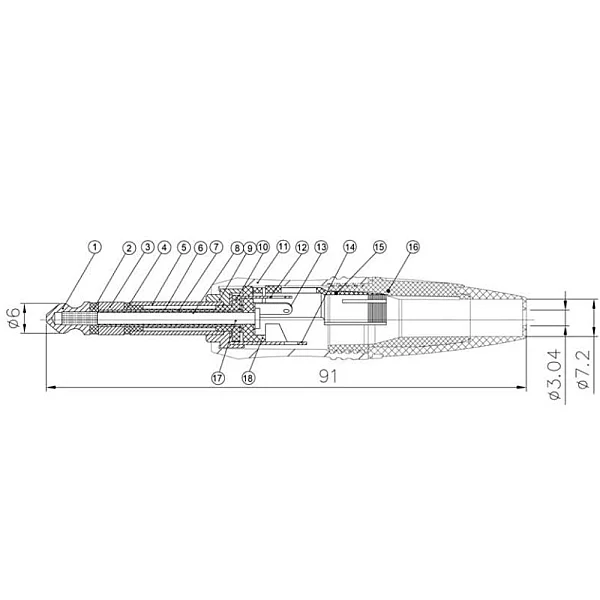

| İkinci uç | 6,35 mm TRS erkek (M) |
| Yaygın kullanım | Uyumlu dengeli mono line bağlantısı |

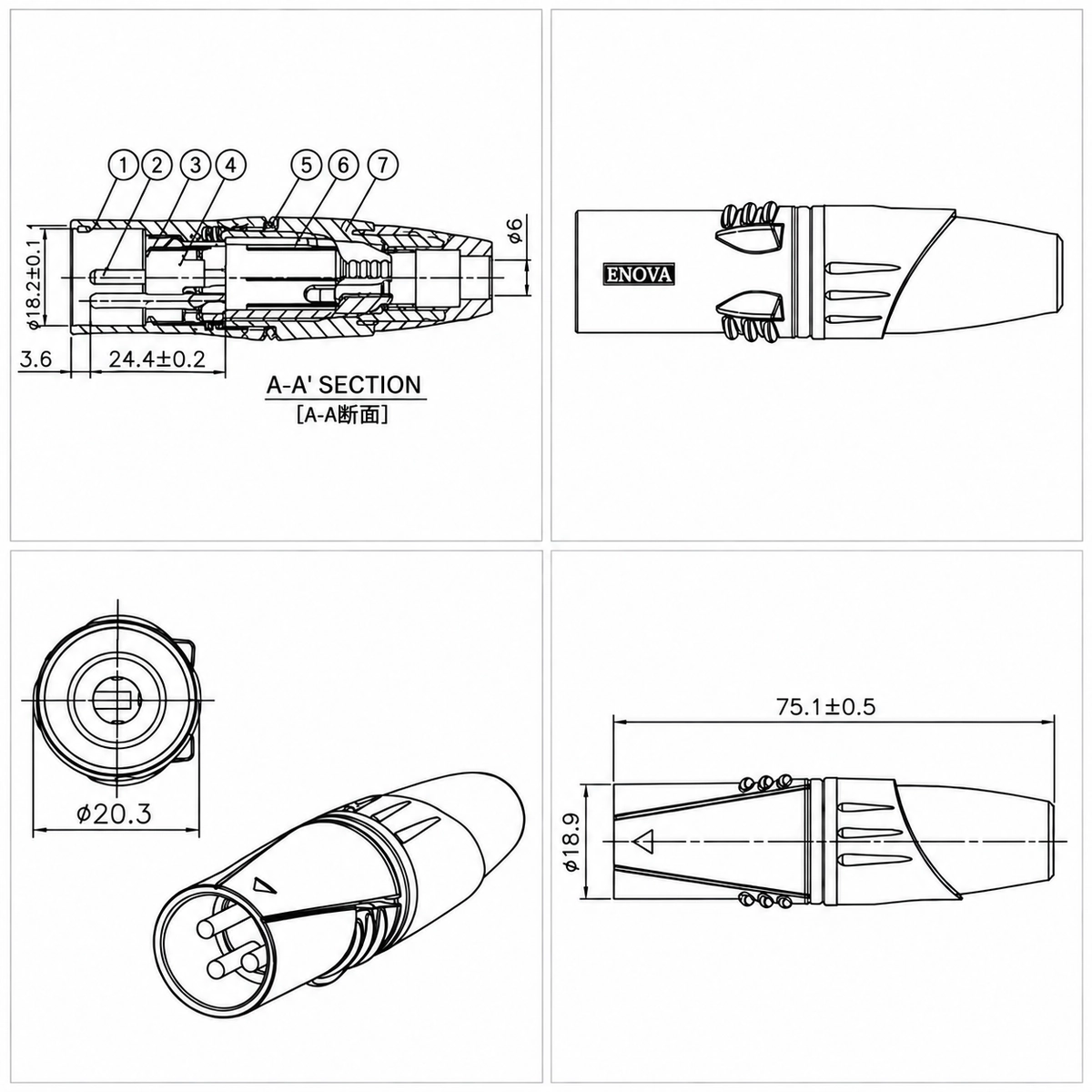

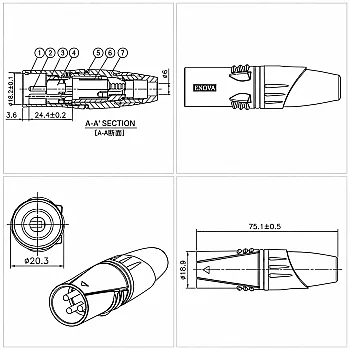

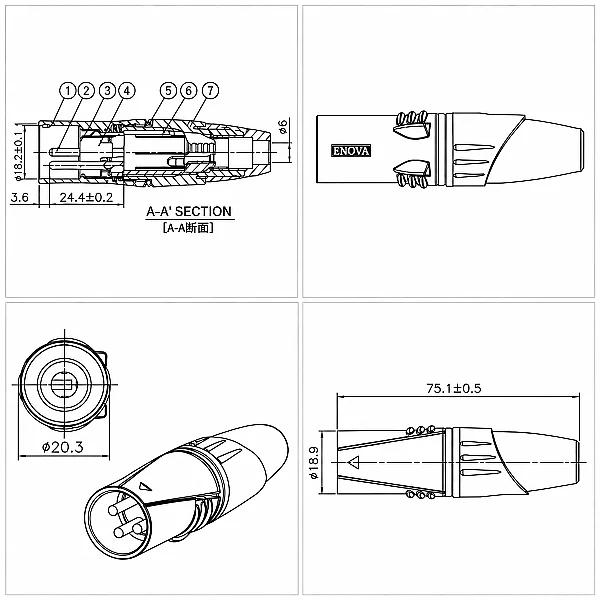

| Konnektör markası | ENOVA |

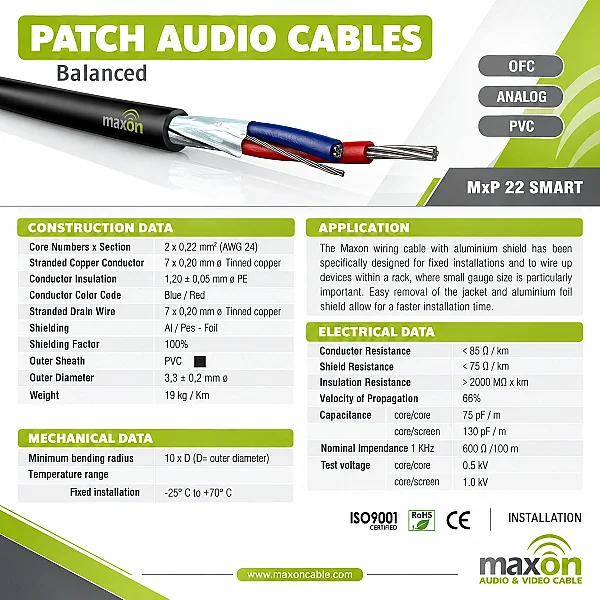

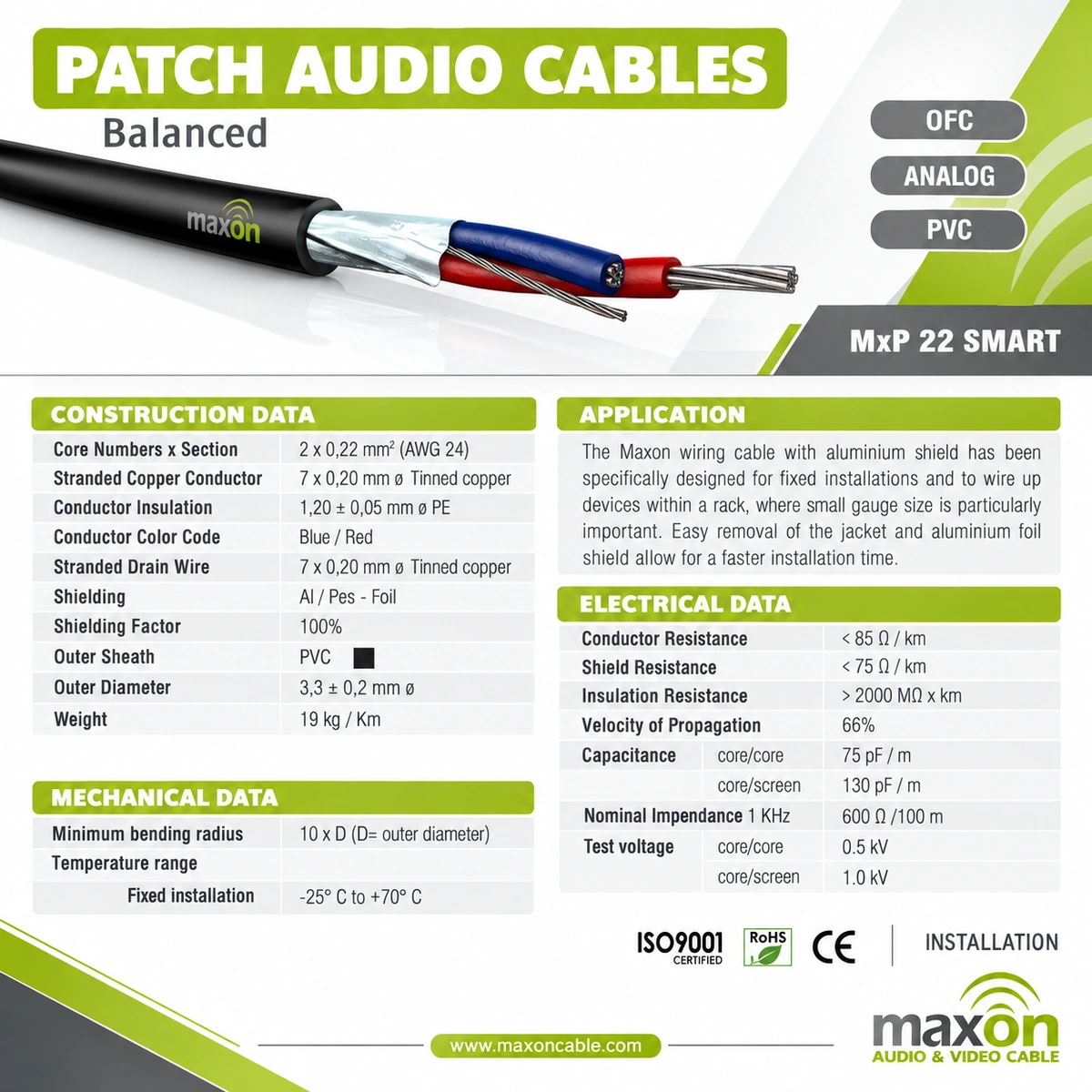

| Kablo modeli | Maxon MXA22 Summit |
| Mevcut uzunluklar | 1, 2, 3, 5, 7, 10, 15, 30 metre |
TRS uç stereo ses mi taşır?
Mikrofonu doğrudan TRS line girişine bağlayabilir miyim?
TRS çıkıştan XLR girişe kullanabilir miyim?
İki aktif hoparlörü tek kabloyla bağlar mı?
TRS ve XLR bağlantı noktalarının tek başına bulunması uyumluluk garantisi değildir. Dengeli/dengesiz sinyal, line/mikrofon seviyesi, pin bağlantısı ve cihaz üreticisinin yönergeleri mutlaka kontrol edilmelidir.
